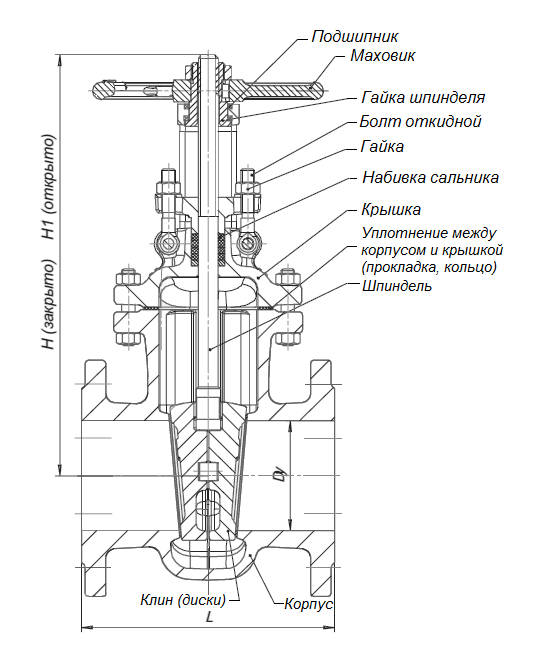

Задвижки являются одним из наиболее распространенных типов запорной арматуры‚ используемой в трубопроводных системах для полного открытия или закрытия потока среды. Их надежная работа критически важна для безопасности и эффективности многих промышленных процессов‚ от водоснабжения до нефтегазовой отрасли. Однако‚ по мере увеличения диаметра трубопровода и рабочего давления‚ усилие‚ необходимое для ручного управления задвижкой‚ может стать чрезмерным‚ что делает ее эксплуатацию крайне затруднительной или даже невозможной. В таких ситуациях на помощь приходит специальное устройство – редуктор для задвижки‚ которое значительно упрощает процесс управления.
Что такое редуктор для задвижки?
Write a quality, in-depth, magazine-style article on the topic:
Write in English
Use a clickbait and catchy headline. Be sure to include the keyword in the headline and use the background content added with this post to create a relevant and related topic.
Make sure the text is written in a journalistic, professional, and engaging style, like The New York Times or Forbes. The tone should be optimistic, forward-looking, and persuasive. Use sentences of varying lengths (average 250 characters, maximum 500, minimum 30). Use appropriate analogies, descriptive adverbs (e.g., “incredibly effective”), and correct adverbial phrases (e.g., “By integrating insights from AI…”). Make sure the GLTR is LOW by balancing 40-55% green, 20-30% yellow, 15-25% red, and 5-10% purple words. Use present and past participles to add dynamism. Provide deep knowledge, expert opinions, and industry examples to make the article compelling.
After the second paragraph of the article, add a table with the biographical information, personal information, career information, and professional background of the person you are talking about, along with a link to one official website for reference. The table should be in a format that is easy to embed in WordPress.
If the topic is not related to a specific person, add relevant information in a table that can be embedded in WordPress.
Ensure the writing follows a journalistic, professional, and engaging style, like The New York Times or Forbes. The tone should be optimistic, forward-looking, and persuasive. Use varied sentence lengths (average 250 characters, max 500, min 30). Incorporate relatable analogies, descriptive adverbs (e.g., ‘remarkably effective’), and proper adverbial phrases (e.g., ‘By integrating AI-driven insights…’). Ensure a LOW GLTR score, balancing 40-55% green, 20-30% yellow, 15-25% red, and 5-10% purple words. Use present and past parts to enhance dynamism. Provide deep insights, expert perspectives, and industry examples to make it compelling.
After the second paragraph of the article add table with bio data and personal information, career, professional information of person in topic, also add link to one authentic website for reference, the table should be in the form that it can be easily inserted in wordpress.
If the topic is other than person related than add related information in the form of table that can be inserted in wordpress.
Редуктор для задвижки – это механическое устройство‚ предназначенное для преобразования высокого крутящего момента и относительно низкой скорости вращения входного вала (например‚ от ручного штурвала или электрического привода) в значительно больший крутящий момент на выходном валу‚ который непосредственно управляет шпинделем задвижки. Он действует как посредник между оператором или приводом и самой задвижкой‚ снижая требуемое усилие для ее открытия или закрытия. По сути‚ редуктор использует принцип механической передачи‚ чтобы многократно увеличить прилагаемую силу‚ делая управление крупногабаритной арматурой легким и безопасным.
Принцип работы редуктора
Принцип работы редуктора основан на использовании зубчатых передач с различным количеством зубьев. Когда оператор вращает штурвал или электродвигатель приводит в движение входной вал‚ это вращение передается на систему шестерен внутри редуктора. Каждая последующая шестерня в цепи имеет больше зубьев‚ чем предыдущая‚ что приводит к уменьшению угловой скорости‚ но пропорциональному увеличению крутящего момента. Это позволяет приложить относительно небольшое усилие на входе‚ чтобы создать значительно большее усилие на выходе‚ достаточное для перемещения шпинделя даже очень большой и тугой задвижки.
Основные этапы работы редуктора включают:
- Приложение входного усилия: Оператор вращает штурвал или электродвигатель активирует входной вал редуктора.
- Передача крутящего момента: Входной вал передает вращение на первую шестерню редуктора.
- Редукция скорости и увеличение момента: Цепочка шестерен с разным числом зубьев последовательно уменьшает скорость вращения‚ одновременно увеличивая крутящий момент.
- Передача выходного усилия: Увеличенный крутящий момент передается на выходной вал‚ который соединен со шпинделем задвижки.
- Перемещение шпинделя: Шпиндель задвижки перемещается‚ открывая или закрывая проходное сечение.
Основные типы редукторов для задвижек
Выбор конкретного типа редуктора зависит от множества факторов‚ включая требуемый крутящий момент‚ скорость работы‚ размер задвижки‚ условия эксплуатации и доступное пространство. Различные конструкции редукторов предлагают свои уникальные преимущества для специфических применений. Наиболее распространенными типами являются червячные‚ конические и планетарные редукторы.
| Тип редуктора | Особенности | Применение |
|---|---|---|
| Червячный редуктор | Компактный‚ высокий коэффициент редукции‚ самоторможение (невозможность вращения выходного вала от нагрузки)‚ надежный. | Наиболее распространен для ручных задвижек и небольших приводов‚ где требуется высокий крутящий момент и предотвращение самопроизвольного закрытия/открытия. |
| Конический редуктор | Обеспечивает передачу вращения между валами‚ расположенными под углом (обычно 90 градусов)‚ может иметь высокое КПД. | Используется‚ когда необходимо изменить направление вращения или когда требуется более высокая скорость по сравнению с червячными‚ часто в комбинации с другими типами. |
| Планетарный редуктор | Очень компактный при высоком передаточном числе‚ высокая нагрузочная способность‚ соосность входного и выходного валов. | Для крупных задвижек‚ где требуется очень большой крутящий момент при минимальных габаритах‚ а также для электроприводов. |
Преимущества использования редукторов
Внедрение редукторов в системы управления задвижками приносит целый ряд значительных преимуществ‚ которые касаются как эксплуатационной эффективности‚ так и безопасности персонала. От снижения физической нагрузки до обеспечения точного контроля‚ редукторы играют ключевую роль в оптимизации работы трубопроводных систем.
К основным преимуществам относятся:
- Снижение физических усилий: Главное преимущество – значительное уменьшение силы‚ которую необходимо приложить для управления задвижкой‚ что делает процесс легким даже для очень крупных или тугих клапанов.
- Повышение безопасности: Уменьшение нагрузки снижает риск травм операторов‚ а функция самоторможения у некоторых типов редукторов предотвращает несанкционированное или случайное движение задвижки;
- Точность и контроль: Редукторы позволяют более плавно и точно позиционировать задвижку‚ что особенно важно для регулирующих функций или предотвращения гидравлических ударов.
- Увеличение срока службы задвижки: Благодаря плавному и контролируемому движению штока снижается износ уплотнительных поверхностей и других элементов задвижки.
- Совместимость с автоматизацией: Редукторы легко интегрируются с электрическими‚ пневматическими или гидравлическими приводами‚ что позволяет создавать полностью автоматизированные системы управления.
Выбор и особенности применения
Правильный выбор редуктора является залогом долговечной и бесперебойной работы всей системы. Необходимо тщательно анализировать рабочие условия и требования к арматуре. Недостаточно мощный редуктор может быстро выйти из строя‚ тогда как избыточно мощный будет неоправданно дорогим и громоздким.
Факторы выбора
При выборе редуктора следует учитывать такие параметры‚ как максимальный крутящий момент‚ требуемый для полного открытия или закрытия задвижки‚ скорость вращения‚ тип и диаметр шпинделя‚ а также особенности окружающей среды (температура‚ влажность‚ наличие агрессивных сред). Важно также обратить внимание на передаточное число редуктора‚ которое определяет‚ насколько сильно будет снижено усилие;
Установка и обслуживание
Установка редуктора должна производиться в строгом соответствии с инструкциями производителя‚ обеспечивая надежное крепление и правильное сопряжение со шпинделем задвижки. Регулярное техническое обслуживание‚ включающее смазку движущихся частей и проверку отсутствия люфтов‚ значительно продлевает срок службы устройства и обеспечивает его стабильную работу. Своевременная диагностика и устранение мелких неисправностей помогут избежать серьезных поломок и простоев.
Редуктор для задвижки – это не просто вспомогательное устройство‚ а важный элемент‚ обеспечивающий эффективное и безопасное управление потоками в трубопроводных системах. Он значительно упрощает эксплуатацию крупногабаритной арматуры‚ снижая физические усилия и повышая точность позиционирования. Благодаря разнообразию типов и конструкций‚ редукторы находят широкое применение в различных отраслях промышленности‚ от коммунального хозяйства до тяжелой индустрии. Правильный выбор и своевременное обслуживание редуктора гарантируют надежность всей системы и минимизируют риски возникновения аварийных ситуаций. Инвестиции в качественные редукторы окупаются за счет повышения производительности‚ безопасности и долговечности оборудования.
