Задвижки являются одним из наиболее распространенных и фундаментальных типов запорной арматуры, широко используемых в различных инженерных системах, начиная от коммунального водоснабжения и заканчивая сложными промышленными трубопроводами. Их основное назначение — полное перекрытие потока рабочей среды, что делает их незаменимыми элементами для обеспечения безопасности и контроля в трубопроводных сетях. Правильная установка, или врезка, задвижки имеет критическое значение для долговечной и безаварийной эксплуатации всей системы, поскольку даже небольшие ошибки могут привести к утечкам, потере давления или, что еще хуже, к серьезным авариям. Понимание принципов работы задвижек и нюансов их монтажа позволяет значительно повысить надежность и эффективность эксплуатации инженерных коммуникаций.
Что Такое Задвижка?

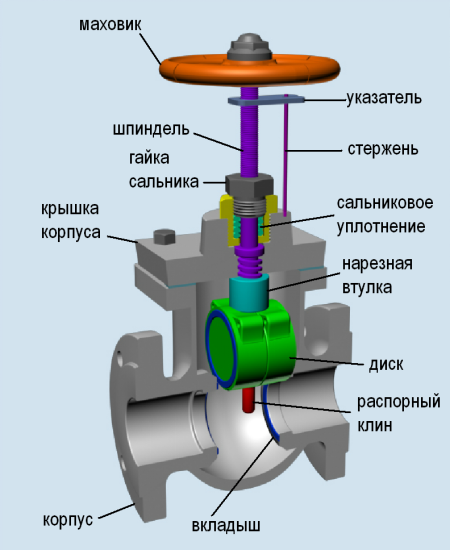

Задвижка — это вид трубопроводной арматуры, предназначенный для полного перекрытия потока рабочей среды в трубопроводе. Рабочий орган задвижки, часто называемый клином или диском, перемещается перпендикулярно оси потока. В открытом положении затвор полностью выводится из проходного сечения, обеспечивая минимальное гидравлическое сопротивление, что является одним из ключевых преимуществ данного типа арматуры. В закрытом положении затвор плотно прижимается к уплотнительным поверхностям корпуса, надежно блокируя движение среды.
Основные Типы Задвижек
На рынке представлено множество модификаций задвижек, каждая из которых имеет свои конструктивные особенности и области применения. Выбор конкретного типа зависит от характеристик рабочей среды, давления, температуры и требований к эксплуатации.
- Клиновые задвижки: Самый распространенный тип, где запорный элемент выполнен в виде клина. Могут быть с жестким клином (для сред без абразивных включений) или упругим клином (для компенсации температурных деформаций и улучшения герметичности).
- Параллельные задвижки: Запорный элемент состоит из двух параллельных дисков, которые при закрытии прижимаются к седлам корпуса. Часто используются в системах с высоким давлением.
- Шиберные (ножевые) задвижки: Оснащены плоским металлическим листом (шибером), который «разрезает» поток. Идеально подходят для вязких сред, суспензий, пульпы, а также для сред с твердыми включениями.
- Шланговые задвижки: В них проход перекрывается сжатием эластичного шланга внутри корпуса. Применяются для абразивных и агрессивных сред, где важна полная изоляция среды от металлических частей арматуры.
Технологии Врезки Задвижек
Процесс врезки задвижки в трубопроводную систему — это ответственная операция, требующая точности, соблюдения технологических норм и правил безопасности. Независимо от того, монтируется ли новая линия или производится врезка в существующий, действующий трубопровод, качество выполнения работ напрямую влияет на работоспособность и безопасность всей системы.
Этапы Врезки Задвижки в Действующий Трубопровод (Горячая Врезка)
Врезка в действующий трубопровод без остановки потока среды, известная как горячая врезка, является сложной, но часто необходимой операцией, особенно для критически важных инфраструктур.
- Планирование и оценка рисков: Детальное изучение участка трубопровода, выбор места врезки, оценка давления, температуры и состава среды, а также разработка плана безопасности.
- Подготовка оборудования и материалов: Комплектация всем необходимым — задвижка, патрубок или седелка для врезки, сварочное оборудование, оборудование для горячей врезки (машина для бурения), средства индивидуальной защиты.
- Монтаж патрубка или седелки: На выбранном участке трубопровода приваривается специальный патрубок с фланцем или седелка, к которой будет крепиться задвижка и оборудование для врезки.
- Проверка герметичности: После сварки проводится гидравлическая или пневматическая опрессовка сварочного шва для подтверждения его герметичности.
- Установка задвижки и адаптера: К приваренному патрубку или седелке монтируется задвижка в полностью открытом положении, а затем к ней крепится машина для горячей врезки (буровая установка).
- Бурение отверстия: Через открытую задвижку буровой механизм прорезает отверстие в стенке трубопровода. Стружка и отходы бурения уносятся потоком среды или собираются специальными устройствами.
- Закрытие задвижки: После завершения бурения и извлечения бурового инструмента задвижка немедленно закрывается, полностью перекрывая новое ответвление.
- Демонтаж оборудования: Машина для горячей врезки снимается, и место врезки готово к дальнейшему подключению.
Выбор Места и Подготовка к Врезке
Выбор оптимального места для врезки задвижки критически важен. Необходимо учитывать доступность для обслуживания, минимизацию гидравлических потерь, отсутствие механических напряжений и возможность установки необходимого оборудования. Перед началом работ участок должен быть очищен, а все инструменты проверены на исправность.
Преимущества и Особенности Применения Задвижек
Задвижки обладают рядом преимуществ, которые обуславливают их широкое распространение. Однако, как и любой тип арматуры, они имеют свои особенности, которые следует учитывать при проектировании и эксплуатации систем.
| Характеристика | Задвижка | Шаровый кран |
|---|---|---|
| Назначение | Полное перекрытие потока (запорная арматура). | Полное перекрытие и иногда регулирование потока. |
| Гидравлическое сопротивление | Очень низкое в полностью открытом состоянии. | Низкое, но обычно выше, чем у задвижки. |
| Скорость открытия/закрытия | Медленное, требует много оборотов маховика. | Быстрое (поворот на 90 градусов). |
| Габариты | Значительная строительная высота, особенно для больших диаметров. | Компактный, особенно в горизонтальной плоскости. |
| Возможность регулирования | Не предназначена для регулирования (может вызвать эрозию и кавитацию). | Применяется для регулирования, но не всегда оптимально для точной настройки. |
| Стоимость | Обычно ниже для больших диаметров. | Часто выше для больших диаметров. |
| Обслуживание | Требует периодического обслуживания сальниковых уплотнений. | Менее требователен к обслуживанию в процессе эксплуатации. |
Важность Качественной Врезки
Качественная врезка задвижки — это не просто механическое соединение, а гарантия долгосрочной и безопасной эксплуатации трубопроводной системы. Неправильный монтаж может привести к значительному снижению герметичности, что вызовет утечки рабочей среды и, как следствие, финансовые потери, экологический ущерб или даже аварийные ситуации. Плохая установка также способствует ускоренному износу самой задвижки и прилегающих участков трубопровода из-за возникновения нежелательных напряжений или турбулентности. В конечном итоге, профессионально выполненная врезка минимизирует риски, снижает эксплуатационные расходы и обеспечивает стабильность работы всей инженерной инфраструктуры.
Задвижки остаются незаменимым элементом в арсенале инженерных решений для контроля потоков различных сред в трубопроводах. Их способность обеспечивать полное перекрытие с минимальным гидравлическим сопротивлением в открытом положении делает их выбором номер один для многих промышленных и коммунальных систем. Однако, ключевым фактором, определяющим их надежность и долговечность, является безупречное выполнение процесса врезки. От тщательного планирования и выбора места до соблюдения всех технологических этапов монтажа — каждый шаг критически важен для обеспечения герметичности и безопасности эксплуатации. Инвестиции в качественную установку и профессионализм исполнителей окупаются многократно, предотвращая дорогостоящие ремонты и поддерживая бесперебойную работу инфраструктуры. Таким образом, понимание и строгое следование правилам врезки задвижек является залогом эффективности и устойчивости любой трубопроводной системы.
