В современном мире‚ где электричество стало неотъемлемой частью нашей повседневной жизни‚ понимание принципов учета потребляемой энергии является крайне важным. Электросчетчики не просто измеряют количество киловатт-часов‚ которые мы используем; они являються ключевым элементом для справедливого расчета коммунальных платежей и эффективного управления энергоресурсами. Выбор подходящего прибора и его правильная установка напрямую влияют на точность показаний и‚ как следствие‚ на размер ваших счетов за электроэнергию. В этой статье мы подробно рассмотрим различные типы счетчиков‚ критерии их выбора‚ а также общие принципы подключения‚ подчеркивая важность соблюдения всех норм безопасности.
Что такое счетчик электроэнергии?
Счетчик электроэнергии – это измерительный прибор‚ предназначенный для учета потребляемой электрической энергии переменного или постоянного тока. Его основная функция заключается в фиксации объема электроэнергии‚ проходящей через него‚ обычно в киловатт-часах (кВт⋅ч). Эти данные используются энергоснабжающими организациями для выставления счетов потребителям. Современные счетчики играют ключевую роль не только в коммерческом учете‚ но и в мониторинге энергопотребления‚ позволяя пользователям более осознанно подходить к расходу ресурсов.
Основные типы счетчиков электроэнергии
На рынке представлено два основных типа счетчиков‚ каждый из которых имеет свои особенности‚ преимущества и недостатки.
Индукционные (механические) счетчики
Эти приборы основаны на принципе взаимодействия магнитных полей‚ создаваемых током и напряжением‚ с вращающимся алюминиевым диском. Скорость вращения диска пропорциональна потребляемой мощности‚ а количество его оборотов фиксируется механическим счетным механизмом. Индукционные счетчики отличаются высокой надежностью и долговечностью‚ а также относительно низкой стоимостью. Однако они обладают меньшей точностью по сравнению с электронными аналогами‚ не поддерживают многотарифный учет и не имеют функций удаленной передачи данных.
Электронные (цифровые) счетчики
Электронные счетчики преобразуют аналоговые сигналы тока и напряжения в цифровые‚ которые затем обрабатываются микропроцессором. Это позволяет достичь значительно более высокой точности измерений. Среди их преимуществ – возможность многотарифного учета (день/ночь)‚ наличие дисплея для отображения информации‚ функции самодиагностики‚ а также возможность интеграции в автоматизированные системы учета электроэнергии (АСКУЭ) для удаленного сбора данных. Несмотря на более высокую стоимость‚ их функционал и точность делают их предпочтительным выбором для большинства современных объектов.
Для наглядного сравнения рассмотрим основные характеристики двух типов счетчиков в таблице ниже:
| Характеристика | Индукционные счетчики | Электронные счетчики |
|---|---|---|
| Принцип работы | Механическое вращение диска под действием электромагнитных полей | Цифровая обработка сигналов тока и напряжения микропроцессором |
| Точность | Менее высокая (класс 2.0 – 2.5) | Высокая (класс 0.5S – 1.0) |
| Функционал | Однотарифный учет‚ отсутствие доп. функций | Многотарифный учет‚ журнал событий‚ удаленный сбор данных‚ самодиагностика |
| Стоимость | Относительно низкая | Выше |
| Срок службы | Долговечные (25-30 лет) | Длительный (16-30 лет)‚ зависит от модели |
| Межповерочный интервал | 8-16 лет | 6-16 лет |
Выбор счетчика: что учесть?
Выбор подходящего счетчика требует учета нескольких ключевых параметров‚ чтобы гарантировать его эффективную и корректную работу.
- Тип электрической сети: Прежде всего‚ необходимо определить‚ какая у вас сеть – однофазная (220В) или трехфазная (380В). От этого зависит‚ какой счетчик вам потребуется.
- Класс точности: Чем ниже числовое значение класса точности (например‚ 0.5S лучше‚ чем 1.0)‚ тем точнее прибор. Для бытовых потребителей обычно достаточно класса 1.0 или 2.0.
- Тарифность: Если вы хотите экономить‚ используя ночной тариф‚ выбирайте многотарифный электронный счетчик.
- Межповерочный интервал: Это срок‚ в течение которого гарантируется точность показаний счетчика. По истечении этого срока прибор должен пройти поверку или быть заменен.
- Дополнительные функции: Некоторые электронные счетчики предлагают функции удаленного сбора данных‚ возможность подключения к «умному дому» или мониторинг качества электроэнергии.
- Производитель и сертификация: Выбирайте счетчики известных производителей‚ имеющие все необходимые сертификаты соответствия и внесенные в Государственный реестр средств измерений.
Как подключить счетчик электроэнергии: общие принципы
Важно: Подключение счетчика электроэнергии – это ответственная и потенциально опасная работа‚ которая требует специальных знаний и допуска. Все работы по подключению должны выполняться только квалифицированным электриком с соответствующими разрешениями и в строгом соответствии с действующими нормами и правилами электробезопасности. Неправильное подключение может привести к поражению электрическим током‚ пожару или выходу из строя оборудования.
Тем не менее‚ полезно знать общие этапы и принципы подключения:
Write a quality, in-depth, magazine-style article on the topic:
Write in English
Use a clickbait and catchy headline. Be sure to include the keyword in the headline and use the background content added with this post to create a relevant and related topic.
Make sure the text is written in a journalistic, professional, and engaging style, like The New York Times or Forbes. The tone should be optimistic, forward-looking, and persuasive. Use sentences of varying lengths (average 250 characters, maximum 500, minimum 30). Use appropriate analogies, descriptive adverbs (e.g., “incredibly effective”), and correct adverbial phrases (e.g., “By integrating insights from AI…”). Make sure the GLTR is LOW by balancing 40-55% green, 20-30% yellow, 15-25% red, and 5-10% purple words. Use present and past participles to add dynamism. Provide deep knowledge, expert opinions, and industry examples to make the article compelling.
After the second paragraph of the article, add a table with the biographical information, personal information, career information, and professional background of the person you are talking about, along with a link to one official website for reference. The table should be in a format that is easy to embed in WordPress.
If the topic is not related to a specific person, add relevant information in a table that can be embedded in WordPress.
Ensure the writing follows a journalistic, professional, and engaging style, like The New York Times or Forbes. The tone should be optimistic, forward-looking, and persuasive. Use varied sentence lengths (average 250 characters, max 500, min 30). Incorporate relatable analogies, descriptive adverbs (e.g., ‘remarkably effective’), and proper adverbial phrases (e.g., ‘By integrating AI-driven insights…’). Ensure a LOW GLTR score, balancing 40-55% green, 20-30% yellow, 15-25% red, and 5-10% purple words. Use present and past parts to enhance dynamism. Provide deep insights, expert perspectives, and industry examples to make it compelling.
After the second paragraph of the article add table with bio data and personal information, career, professional information of person in topic, also add link to one authentic website for reference, the table should be in the form that it can be easily inserted in wordpress.
If the topic is other than person related than add related information in the form of table that can be inserted in wordpress.
- Подготовка: Прежде чем приступить к работам‚ необходимо полностью отключить электропитание на вводном щитке. Выберите место для установки счетчика – оно должно быть сухим‚ хорошо освещенным и легкодоступным для снятия показаний и обслуживания. Обычно счетчик устанавливается в распределительном щитке или на фасаде здания.

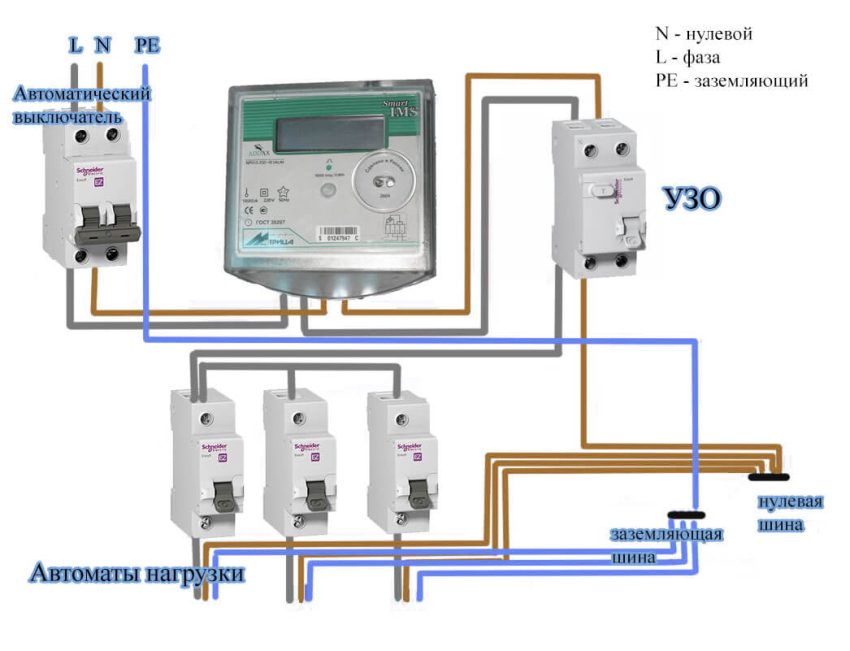

- Схема подключения: Стандартная схема включает вводной автоматический выключатель‚ затем сам счетчик электроэнергии‚ после него – устройство защитного отключения (УЗО) или дифференциальный автоматический выключатель‚ и далее – автоматические выключатели для отдельных групп потребителей (розетки‚ освещение и т.д.).
- Порядок подключения:
- Подключение фазного (L) и нулевого (N) проводников от вводного автомата к соответствующим клеммам счетчика (обычно клеммы 1 и 3 для фазы‚ 2 и 4 для нуля).
- Выход фазы и нуля со счетчика подключается к УЗО или дифавтомату.
- От УЗО или дифавтомата питание распределяется по групповым автоматическим выключателям.
- Обязательно подключение заземляющего проводника (PE) к общей шине заземления‚ если оно предусмотрено в вашей электросети.
- Проверка и ввод в эксплуатацию: После монтажа производится визуальный осмотр‚ проверка правильности подключения и надежности контактов. Затем подается напряжение и проверяется работоспособность счетчика. После успешной проверки счетчик должен быть опломбирован представителем энергоснабжающей организации‚ и оформлен акт ввода в эксплуатацию.
Однофазное подключение (220В)
Для однофазной сети используется двухпроводная схема: фазный (L) и нулевой (N) проводники. Счетчик имеет четыре клеммы: вход фазы‚ выход фазы‚ вход нуля‚ выход нуля. Это наиболее распространенная схема для квартир и небольших частных домов.
Трехфазное подключение (380В)
Трехфазные счетчики используются в сетях 380В‚ где требуется учет трех фаз (L1‚ L2‚ L3) и нуля (N). Они могут быть прямого включения (для небольших мощностей) или трансформаторного включения (для больших мощностей‚ через измерительные трансформаторы тока). Схема подключения значительно сложнее и требует еще большей квалификации.
Выбор и установка счетчика электроэнергии – это ответственная задача‚ которая влияет на безопасность вашего дома и точность расчетов за потребленную энергию. Понимание основных типов приборов‚ их характеристик и принципов работы поможет вам сделать информированный выбор. Важно помнить‚ что качественный счетчик и его правильное подключение являются залогом бесперебойной и безопасной работы всей электросистемы. Всегда доверяйте установку и обслуживание электросчетчиков только лицензированным специалистам‚ чтобы избежать рисков и гарантировать соответствие всем нормам. Эффективный учет электроэнергии – это шаг к рациональному потреблению и экономии ресурсов.
