Термозащитный рукав FSS — это спасение для шлангов, кабелей и жгутов проводов, которые работают рядом с горячими поверхностями. Он отражает тепло, выдерживает сотни градусов и не даёт расплавиться изоляции или резине. Но вся его эффективность сводится к нулю, если неправильно подобрать диаметр. Слишком узкий рукав не наденется на кабель. Слишком широкий будет болтаться, нагреваться сам и не защитит должным образом. В этой статье мы разберём, как точно подобрать диаметр термозащитного рукава FSS под любой наружный размер — от тонкого провода до толстого гидравлического рукава. Вы узнаете, какие стандартные размеры существуют, как измерять объект защиты, и какие нюансы нужно учитывать для разных материалов.

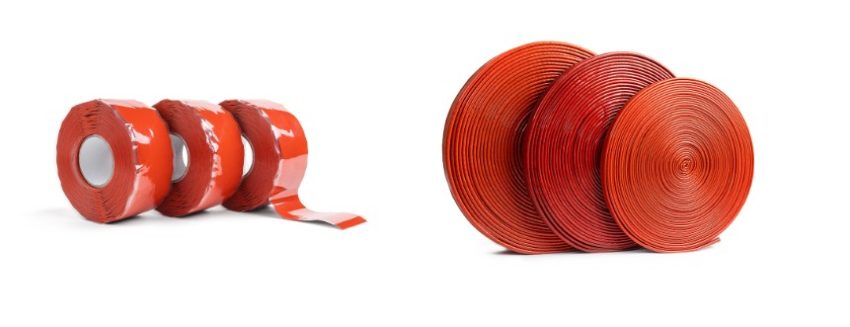

Что такое термозащитный рукав FSS
Термозащитный рукав FSS (от типа конструкции «full sleeve with slit») — это гибкий рукав из стекловолокна, кремнезёма или другого термостойкого материала, часто с покрытием из силикона или алюминиевой фольги. Главная его задача — защитить находящийся внутри кабель или рукав от внешнего тепла: открытого пламени, теплового излучения, контакта с горячей поверхностью или расплавленного металла .
В отличие от обычной текстильной защиты, терморукав FSS рассчитан на высокие температуры. Стекловолоконные рукава выдерживают до 400-500 градусов цельсия, а кремнезёмные — до 1000 градусов и выше . Алюминиевое покрытие дополнительно отражает тепловое излучение, снижая нагрев внутри рукава.
Буква F в названии часто указывает на то, что рукав имеет продольный разрез или специальную конструкцию для быстрого надевания на уже смонтированные кабели и рукава (как вариант расшифровки). Это ключевое отличие от бесшовных термочехлов, которые нужно натягивать с торца.
Правильный подбор диаметра термозащитного рукава FSS — это вопрос не удобства, а эффективности. Плохо сидящий рукав может пропускать тепло, создавать очаги перегрева или сползать с защищаемого участка.
Основное правило выбора диаметра
У всех производителей термозащитных рукавов FSS действует одно главное правило. Внутренний диаметр рукава в спокойном (ненатянутом) состоянии должен быть на 10-20 процентов больше наружного диаметра защищаемого кабеля или рукава.
Почему не впритык и не «на 2 мм», как у защитных спиралей? Потому что терморукав FSS — это, как правило, тканый или оплёточный рукав. Он не натягивается плотно, как резина, а просто облегает объект. Если взять диаметр впритык, рукав наденется с большим трудом, будет ползти и может растянуться до потери свойств. Если взять слишком большой запас, рукав будет лежать складками, а в складках будет задерживаться горячий воздух, что снизит эффективность защиты.
Оптимальный запас в 10-20 процентов (относительно диаметра) обеспечивает свободное надевание, отсутствие складок и хорошее прилегание. Например, для кабеля диаметром 10 миллиметров нужен рукав FSS с внутренним диаметром 11-12 миллиметров. Для рукава диаметром 30 миллиметров — рукав 33-36 миллиметров.
Исключение — случаи, когда рукав работает при очень высоких температурах (выше 500 градусов) или в зоне прямого пламени. Там запас должен быть минимальным (10 процентов), чтобы рукав не оставлял открытых участков и не создавал зазоров, в которые проникает пламя.
Как точно измерить наружный диаметр кабеля или рукава
Казалось бы, что может быть проще? Но здесь есть несколько важных нюансов, которые часто упускают.
Первый нюанс — измеряйте самый широкий участок. Кабель может иметь утолщения в местах соединений, муфт или маркировки. Шланг высокого давления имеет обжимные втулки у фитингов, которые шире самого шланга. Термозащитный рукав FSS должен свободно проходить через все эти утолщения, поэтому измеряйте максимальный диаметр по всей длине защищаемого участка.
Второй нюанс — учитывайте овальность. Резиновые рукава под давлением могут быть не идеально круглыми. Измеряйте диаметр в двух взаимно перпендикулярных направлениях и берите среднее арифметическое. Если разница превышает 2-3 миллиметра, ориентируйтесь на бóльший размер.
Третий нюанс — учитывайте толщину дополнительной защиты. Если на кабеле уже есть броня или изоляция, которую вы не снимаете, её толщина входит в наружный диаметр. Не измеряйте только токопроводящую жилу — берите кабель целиком.
Четвёртый нюанс — для пучков проводов. Если вы защищаете не один кабель, а несколько, связанных вместе, сначала свяжите их в пучок (например, пластиковыми стяжками), затем измерьте диаметр этого пучка в самом широком месте. И уже к этому диаметру прибавляйте 10-20 процентов.
Стандартные диаметры терморукавов FSS
Производители выпускают термозащитные рукава FSS с определённым набором внутренних диаметров. Знание стандартного ряда поможет быстро сориентироваться.
Наиболее распространены следующие внутренние диаметры в миллиметрах: 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 35, 38, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90 и 100. Некоторые производители имеют диаметры с шагом 2-4 мм, другие — с шагом 5-10 мм для крупных размеров.
Стандартные пары «объект — рукав FSS» выглядят примерно так.
Для кабеля или рукава диаметром 3-5 миллиметров подходит рукав FSS с внутренним диаметром 6 миллиметров. Для диаметра 6-8 миллиметров — рукав 10 миллиметров. Для 9-11 миллиметров — рукав 12 миллиметров. Для 11-13 миллиметров — рукав 14 миллиметров. Для 14-16 миллиметров — рукав 18 миллиметров. Для 17-19 миллиметров — рукав 20 миллиметров. Для 19-22 миллиметров — рукав 24 миллиметра. Для 23-26 миллиметров — рукав 28 миллиметров. Для 27-30 миллиметров — рукав 32 миллиметра. Для 31-35 миллиметров — рукав 38 миллиметров. Для 36-40 миллиметров — рукав 45 миллиметров и так далее.
Важно понимать, что это усреднённые рекомендации. Всегда сверяйтесь с конкретной таблицей размеров вашего поставщика, так как у разных производителей один и тот же номинальный диаметр может иметь разную фактическую величину.
Учёт продольного разреза (для FSS-рукавов)
Термозащитные рукава FSS имеют продольный разрез или открытую конструкцию, которая позволяет надевать их сбоку, не снимая кабель с места. Это очень удобно, но накладывает ограничения на выбор диаметра.
Разрез уменьшает кольцевую жёсткость рукава. Если взять слишком большой диаметр, рукав не будет прилегать к кабелю, разрез будет зиять, и через щель будет попадать тепло. Поэтому для FSS-рукавов запас в 20 процентов часто оказывается максимальным. Больше брать не стоит.
Кроме того, у некоторых FSS-рукавов есть механизм застёжки (липучка, заклёпки, кнопки) по всей длине разреза. В этом случае рукав может быть взят даже с запасом до 30-40 процентов, так как застёжка стянет лишнюю ширину. Но если застёжки нет, и рукав просто лежит с разрезом вверх, запас должен быть минимальным (10-15 процентов), чтобы разрез оставался закрытым.
Влияние материала на выбор диаметра
Разные материалы термозащитных рукавов ведут себя по-разному при изгибе и нагреве. Это нужно учитывать при выборе диаметра.
Стекловолоконные рукава (без покрытия)
Чистое стекловолокно — довольно жёсткий материал. Оно плохо тянется и почти не облегает кабель. Поэтому для стекловолоконных рукавов запас диаметра лучше делать ближе к 20 процентам, иначе рукав не наденется. Также стекловолокно ломкое при перегибах — не пытайтесь натянуть его на кабель большего диаметра, чем он рассчитан, волокна лопнут.
Стекловолокно с силиконовым покрытием
Силиконовое покрытие делает рукав более гибким и эластичным. Такой рукав может слегка растягиваться, поэтому запас можно уменьшить до 10-15 процентов. Кроме того, силиконовое покрытие не даёт стекловолокну осыпаться и раздражать кожу при монтаже.
Кремнезёмные рукава
Кремнезём (кварцевое волокно) ещё более жёсткий, чем стекловолокно, и более хрупкий. Он предназначен для экстремальных температур (до 1000 градусов), но с диаметром нужно быть точным. Запас — минимальный, 10 процентов, но не менее. Не пытайтесь натянуть кремнезёмный рукав на кабель впритык — он порвётся.
Рукава с алюминиевым покрытием (фольгой)
Алюминиевая фольга на внешней стороне делает рукав менее эластичным и более склонным к образованию складок. Поэтому для таких рукавов запас диаметра должен быть минимальным (10 процентов), чтобы избежать складок, в которых фольга может переломиться и потерять отражающие свойства.
Как длина влияет на выбор диаметра
Длинные термозащитные рукава (более 2-3 метров) имеют меньшую кольцевую жёсткость, особенно если у них есть продольный разрез. Поэтому для длинных рукавов запас диаметра лучше увеличить до 15-20 процентов, чтобы рукав провисал меньше и не сползал с кабеля под собственным весом.
Короткие рукава (до 1 метра) можно подбирать почти впритык — их легко надеть и зафиксировать на месте. Особенно если концы рукава закреплены хомутами или термостойкой лентой.
Как подобрать диаметр для пучка кабелей
Защита пучка кабелей — частая задача в промышленности и на транспорте. Здесь правила другие.
Первый шаг — свяжите кабели в пучок. Несколько свободных проводов невозможно точно измерить — они будут разъезжаться. Используйте пластиковые или металлические стяжки, чтобы зафиксировать пучок в том положении, в котором он будет работать.
Второй шаг — измерьте диаметр пучка в самом широком месте, включая стяжки. Измеряйте штангенциркулем или рулеткой (для толстых пучков).
Третий шаг — прибавьте не 10-20 процентов, а 20-30 процентов. Почему больше? Потому что кабели в пучке могут слегка смещаться относительно друг друга при изгибах, увеличивая общий диаметр. И термозащитный рукав на пучке всегда надевается с большим трудом, чем на монолитный кабель.
Четвёртый шаг — для очень толстых пучков (диаметром более 50 мм) лучше использовать два рукава меньшего диаметра, надетые на две группы кабелей, чем один огромный. Большой рукав сложно зафиксировать, он будет провисать, и защита будет неравномерной.
Учёт температуры при выборе диаметра
Температура, от которой вы защищаете кабель, также влияет на выбор диаметра. Это неочевидный, но важный момент.
При высоких температурах (выше 300-400 градусов) терморукав сам нагревается и может чуть расширяться. Если вы выбрали диаметр впритык, расширение может привести к сдавливанию кабеля. Для высоких температур запас должен быть не менее 15 процентов.
При очень высоких температурах (выше 600 градусов) кремнезёмные рукава становятся жёстче. Если кабель внутри должен сохранять подвижность (например, для виброизоляции), запас диаметра нужно увеличить до 20-25 процентов.
Для защиты от теплового излучения (не от прямого контакта с горячей поверхностью) запас может быть больше — до 30 процентов. Рукав в этом случае работает как экран, и ему не нужно плотно прилегать к кабелю.
Как закрепить термозащитный рукав FSS на кабеле
Даже идеально подобранный по диаметру рукав может сползти с места, если его не зафиксировать. Особенно это актуально для FSS-рукавов с продольным разрезом.
Самый простой способ — термостойкий скотч (алюминиевый или стекловолоконный). Им обматывают концы рукава поверх кабеля. Скотч выдерживает температуры до 300-500 градусов в зависимости от типа.
Второй способ — металлические хомуты. Подходят для мест, где температура не превышает 300 градусов. Хомуты не должны пережимать кабель — только фиксировать рукав.
Третий способ — застёжки-липучки из стекловолокна. Используются на FSS-рукавах, которые имеют специальные ответные части. Это самый удобный вариант для частого демонтажа.
Четвёртый способ — прошивка края рукава термостойкой нитью. Если рукав очень длинный, его можно прошить в нескольких местах, чтобы он не расползался по разрезу. Но это трудоёмко и не для всех типов рукавов.
Важно: никогда не используйте обычные пластиковые стяжки для фиксации терморукава в горячей зоне. При температуре выше 80-100 градусов они расплавятся.
Примеры из практики
Первый пример. Кабель датчика температуры на двигателе внутреннего сгорания. Кабель диаметром 8 миллиметров, температура рядом с выхлопным коллектором — до 250 градусов. Выбран термозащитный рукав FSS из стекловолокна с силиконовым покрытием, внутренний диаметр 10 миллиметров (запас 25 процентов). Рукав надет с продольным разрезом вверх, закреплён алюминиевым скотчем по краям. Работает два года без признаков повреждения.
Второй пример. Пучок из трёх гидравлических рукавов на экскаваторе, диаметр пучка в стянутом состоянии — 45 миллиметров. Температура внешней среды — до +60 градусов, защита нужна от трения и небольшого тепла от двигателя. Выбран FSS-рукав из нейлона с термостойкостью до 120 градусов, внутренний диаметр 60 миллиметров (запас 33 процента). Рукав зафиксирован пластиковыми стяжками вне горячей зоны. Работает сезон без проблем, но на следующий год стяжки заменили из-за старения пластика.
Третий пример. Кабель питания у нагревательной печи, температура воздуха 800 градусов в зоне прохода кабеля. Кабель диаметром 15 миллиметров. Выбран кремнезёмный рукав FSS с внутренним диаметром 18 миллиметров (запас 20 процентов). Рукав закреплён металлическими хомутами из нержавейки. Работает более года — кабель не повреждён, хотя рукав стал жёстким и потемнел.
Частые ошибки при подборе диаметра
Ошибка первая: выбор диаметра «впритык» или даже меньше. Пользователь думает, что рукав натянется — но волокно не резина. Оно лопается при попытке растянуть его на больший диаметр. Результат — порванный рукав и нулевая защита.
Ошибка вторая: выбор слишком большого диаметра «с запасом». Рукав висит мешком, складки задерживают горячий воздух, разрез зияет. Тепло проникает внутрь, и кабель перегревается там, где должен быть защищён.
Ошибка третья: игнорирование обжимных втулок и фитингов. Измеряют диаметр рукава, а не диаметр втулки. Рукав FSS проходит по шлангу, но упирается во втулку, которая шире. Приходится разрезать рукав или менять на больший диаметр.
Ошибка четвёртая: использование FSS-рукава без фиксации на подвижном узле. Рукав сползает с защищаемого участка за несколько часов работы. Всё — защита закончилась.
Ошибка пятая: неправильный учёт температуры. Для 600 градусов взяли стекловолоконный рукав без кремнезёма — он выдержал месяц и рассыпался. Всегда проверяйте максимальную рабочую температуру рукава по паспорту.
Что делать, если нужного диаметра нет в стандартной линейке
Бывает, что наружный диаметр вашего кабеля или рукава выпадает из стандартного ряда. Например, рукав диаметром 23 миллиметра, а в продаже есть FSS на 20 и на 28 миллиметров.
В такой ситуации выбирайте бóльший диаметр, но с условием. Если разница между диаметром кабеля и внутренним диаметром рукава составляет менее 5 миллиметров (как в примере 23 и 28), такой рукав подойдёт, особенно если он имеет силиконовое покрытие или застёжку. Запас в 5 мм на 23-миллиметровом кабеле — это 22 процента, что в пределах нормы.
Если разница больше (например, рукав 20 мм на кабель 15 мм — запас 33 процента, или рукав 35 мм на кабель 23 мм — запас 52 процента), такой рукав уже будет болтаться. В этом случае можно использовать ленту из термостойкого материала (стекловолокно, кремнезём), чтобы намотать её на кабель под рукав, выбрав лишний зазор. Или связать несколько кабелей в один пучок, чтобы увеличить их общий диаметр.
Никогда не берите рукав с внутренним диаметром меньше, чем ваш кабель, даже на 1 миллиметр. Он не наденется.
Подбор диаметра термозащитного рукава FSS под наружный размер рукава или кабеля — это задача, которая решается несколькими простыми правилами.
Правило первое: измерьте наружный диаметр объекта в самом широком месте, включая утолщения и обжимные втулки. Для пучка кабелей сначала свяжите его.
Правило второе: внутренний диаметр рукава FSS должен быть на 10-20 процентов больше наружного диаметра объекта. Для стекловолокна — 20 процентов, для силиконизированного стекловолокна — 10-15 процентов, для кремнезёма — 10 процентов, для пучков — 20-30 процентов.
Правило третье: помните про продольный разрез. Для FSS-рукавов без застёжки запас не должен превышать 20 процентов, иначе разрез будет зиять.
Правило четвёртое: учитывайте температуру. Чем выше температура, тем больше запас (до 15-25 процентов), чтобы учесть тепловое расширение и потерю эластичности.
Правило пятое: всегда фиксируйте рукав на кабеле — термостойким скотчем, хомутами или застёжками. Без фиксации он сползёт.
Не бойтесь ошибиться в бóльшую сторону. Лучше взять рукав чуть большего диаметра и зафиксировать его скотчем, чем мучиться с рукавом, который не налезает. И помните: правильно подобранный термозащитный рукав FSS сохранит ваш кабель или рукав в целости даже рядом с открытым пламенем, а ошибка в диаметре может свести на нет все его замечательные свойства.
